J109 à J122 : Désolés !!!

Oui, nous sommes sincèrement désolés du retard que nous prenons à la rédaction du Blog !!! Il faut que nous mettions les bouchées doubles sur le chantier, alors, la fatigue et le stress nous prend un peu de court...

Plutôt que de vous laisser complètement sans nouvelles, on va faire un petit reportage photo de l'évolution. Nous mettrons à jour les commentaires un peu plus tard, quand le rush se calmera un peu, si il se calme un jour...

Alors, d'abord, je tiens à remercier toutes les personnes qui ont bien voulu nous filer un coup de main durant ces deux semaines. Merci donc à Vong, Seb, Bryan, Virginie, Philippe, mon Père et Annie, pour leur aide précieuse et si réconfortante.

Dans l'ordre, le tableau électrique est terminé de câbler. Il reste encore des détails à régler comme la liaison à la terre, remplacer un bout de gaine sur la traversée de la dalle bois, appareiller les trous dans les murs avec des boitiers DCL (dispositif de connexion pour luminaires) obligatoires selon la norme électrique, ou avec des prises de courant. ERDF doit nous faire le branchement définitif mardi prochain, ensuite, nous attendrons le Consuel (certificat de conformité de l'installation) et enfin ERDF pourra mettre en service l'électricité pour la maison.

Ensuite nous avons (ENFIN !!!) fini de poser tous les placos pour l'ensemble de la maison.

 Un exemple de structure métallique qu'il a fallu assembler pour cloisonner les différnets espaces de la maison. Chacune de ces cloisons est ensuite "plaquée" des deux côtés, avec de la laine de verre entre les plaques pour isoler phoniquement les pièces entre elles. Nous avons du coup utilisé la plupart des chutes de laine de verre que nous avions. Bonne optimisation.

 La zone d'entrée de la maison... avec les toilettes et l'accès à la chambre d'amis.

 Vue sur la chambre d'amis depuis l'entrée.

 Les cloisons de l'étage, avec un muret pour le bord de l'escalier, et une demi cloison pour séparer les toilettes de l'étage de la chambre

le coffrage du tuyau de poele a bois qui traverse la chambre de l'étage. Des grilles de ventilation seront bientôt installées pour permettre la récupération d'un peu de chaleur au besoin dans la chambre.

 Mise en place des structures des portes à galandage de la chambre de l'étage.  Un vrai casse tête car la cloison porteuse n'est pas du tout adaptée pour ce type de montage, donc il a fallu faire pas mal d'adaptation pour pouvoir intégrer les châssis. De plus les réservations prévues pour intégrer les châssis se sont finalement avérées trop grandes. Mais bon, après pas mal de prise de tête, on s'en est sorti. et au final le rendu est pas mal.

 Le deuxième chassis....

et le résultat une fois les portes posées et les murs plaqués...










Comme le placo est posé, c'est maintenant au jointeur d'entrer en action. Efficacité redoutable, rapidité d’exécution, il a travaillé vite et bien. En 6 jours de travail, l'ensemble de la maison est maintenant bandée et jointée... Bientôt les peintures....

Nous commençons donc les préparatifs de l'aménagement. Nous commençons par créer un "podium" qui viendra supporter le receveur de la douche "à l'italienne"

On pose par dessus tout ça un peu d'OSB et nous posons la bonde du receveur, nous réalisons également les raccords PVC de l'évacuation de la douche (encore une belle prise de tête mais finalement on a réussi avec l'aide de Ninie). Un raccord PVC flexible est venu à bout du casse tête des raccords et des jonctions. Il faut dire que sous ce podium passent les arrivées d'eau de la douche et des lavabos, ainsi que les évacuations de la douche et des deux lavabos... ca fait un peu de PVC et de raccords à gérer tout ça... mais le résultat est pas mal, non ? maintenant que ce montage est fait, nous allons pouvoir poser un primaire d'accrochage pour la colle à carrelage souple, poser le receveur, poser également les bandes d'étanchéité pour l'ensemble de cette structure. Nous pourrons ensuite poser le carrelage (une fois la peinture faite bien sûr pour éviter les tâches de peintures inévitables)...

La partie plus basse au milieu doit recevoir le receveur à carreler. Pour info, ce receveur sera carrelé avec des galets et les deux entrées de la douche avec du carrelage.

A suivre donc ...

Anto est enfin en vacances pour les 3 prochaines semaines, nous allons donc passer à la vitesse supérieure pour la suite des travaux.

3 Semaines. C'est ce qu'il nous reste pour finir la maison et la rendre habitable...

J102 à J108 : Electricité (Phase 2) et Placo (Phase 3)

Je sais, je sais, les messages se font rares en ce moment. Mais bon, il est un fait avéré, la tenue d'un blog est une activité très chronophage, et le temps est ce que nous avons réellement besoin de gérer au mieux.Nous sommes le 3 Août, et nous devrions déménager dans exactement 28 jours maintenant... Pression, quand tu nous tiens...

Enfin bref, je vais essayer de vous raconter un peu où nous en sommes.

Nous avons fini de passer toutes les gaines et tous les câbles électriques pour l'ensemble de la maison. On devrait pas tarder à faire venir l'électricien pour câbler le tableau électrique. Vu le nombre de gaines qui arrivent toutes au même endroit, il va falloir faire le tri. Heureusement on a été le plus organisé possible pour le repérage des lignes.

 Nous avons été chercher le placo, une bonne centaine de plaques de placo classique, 15 plaques de placo hydrofuge pour les pièces d'eau, et quelques autres plaques de fermacell (équivalent anti-feu du placo... en beaucoup plus lourd... que nous mettrons derrière le poêle à bois), et aussi un peu de BA10 (placo plus fin) dont je vous expliquerai l'utilité plus tard !!

Deux joli tas dans le salon (et encore, là, c'est pendant la manutention, il y en a encore qui ont été stockées après) bien encombrants, bien lourd (les plaques font pas loin de 25kg chacune). Mais bon, puisque le placo est là, autant commencer à le poser...

Voici la première rangée de placo posée au plafond. Au fur et à mesure de la pose, il faut faire des trous pour les fils électriques, et pour les gaines de VMC. Il y a deux circuits de VMC distincts. L'insufflation, pour toutes les pièces de vie et les chambres, et l'extraction pour les pièces d'eau et la cuisine. C'est probablement pour ça qu'on l'appelle VMC double flux. Ces circuits se croisent dans la centrale pour effectuer un échange thermique entre l'air entrant et l'air extrait. L'air extrait de la maison, plutôt chaud, croise l'air entrant, et le réchauffe avant qu'il soit insufflé dans la maison. Ce préchauffage, cumulé dans les jours les plus froid avec l'air du puits canadien, devrait nous permettre de limiter énormément les besoins en chauffage de la maison, ce qui devrait nous réduire la facture de chauffage.

Enfin bref, on continue à poser le placo avec Philippe, et avec l'aide d'un lève-plaques. La pose du placo au plafond continue. Nos espaces intérieurs très ouverts font que la surface totale du rdc est ne enfilade de plaques ininterrompue.

Et finalement, assez vite, les plafonds sont entièrement plaqués. Nous avons même terminé aujourd'hui la partie dressing/salle de bain/toilettes/local technique de l'étage, ce qui était une petite galère à cause du nombre de gaines électriques pour l'éclairage ou les radiateurs à passer... mais bon, voilà, c'est fini pour les plafonds (il reste deux petits bouts à faire dans la cuisine et la chambre d'amis, mais on le fera en utilisant certaines chutes de placo des murs pour limiter les pertes.

Et voilà le travail !! Je vous laisse remettre les pièces dans l'ordre, je pense que vous connaissez bien la disposition de la maison maintenant....

Pas mal non ?

Alors puisqu'on est bien parti, on attaque aussi les murs : c'est absolument incroyable la différence de luminosité, et l'aspect moins "chantier" que cela donne immédiatement. Les pièces semblent encore s'agrandir...

Aujourd'hui, on a assemblé la cloison de la salle de bains de l'étage. Cette cloison au milieu de la pièce séparera la partie douche à l'italienne de la partie lavabos.

Ca faisait longtemps qu'on avait pas retouché au bois, ça fait du bien....

J'ai aussi monté la cloison métallique en rails et montants séparant la salle de bain du dressing en fin de journée. Les espaces continue de se définir petit à petit...

Demain, on continue la pose du placo au RDC, pour avancer au plus vite et permettre au plaquiste qui va se charger des bandes de joints de commencer à travailler au plus tôt.

La semaine à venir va également être sacrément chargée, car nous devons recevoir plusieurs livraisons :

- La VMC doit arriver en début de semaine,
- L'escalier doit également nous être livré Lundi ou Mardi
- Le portail doit, lui, être fourni lundi ou Mardi également.

De plus, nous avons plusieurs éléments à aller acheter d'urgence :

- Le ballon d'eau chaude,
- Les tableaux électriques,
- Les blocs portes et les portes à galandages,
-...

Je lance d'ailleurs un appel  aux volontaires. Il y a plein de petites ou grosses choses à faire sur la maison, donc tous les bénévoles seront les bienvenus !!!

J96 à J101 : Placo (Phase 2), Plomberie (Phase 2) Electricité (Phase rouge...euh 1)

Avant de retourner voir où nous en sommes, une petite parenthèse.

Comme je vous l'ai annoncé dimanche dernier, la société Aero Tests est venue effectuer un test d'étanchéité à l'air sur notre maison.

 Une porte soufflante (blower door) est installée sur le chambranle de la porte d'entrée. Une grosse turbine prend alors de l'air extérieur et met la maison sous pression. Ainsi, toutes les fuites d'air de la maison sont augmentées et mesurables grâce à différentes sondes. Elles sont également mises en évidence avec une petite machine à fumée portable qui est baladée devant les fenêtres, aux jonctions de murs entre eux ou avec la dalle etc...
Le résultat est assez probant. Le coefficient de fuite pour une maison RT2012 ou BBC est de 0.6, et nous, pauvres auto-constructeurs, atteignons le score de ...0.68 ! Cela équivaut en gros à une fuite totale à peine plus grosse qu'une carte de crédit ! Je trouve qu'on s'en sort pas trop mal... Surtout que la plupart des fuites peuvent être corrigées, exceptées celles des baies coulissantes, ce que nous avions prévu. Pour des gens sans réelle expérience, et sans les moyens des promoteurs, nous sommes assez content du résultat. Nous ne cherchions pas la certification BBC, mais nous en sommes tout proche. Nous verrons ensuite à l'usage si la maison est aussi économe que nous le prévoyons.

Fin de la parenthèse.

Philippe a également terminé la préparation de la plomberie. Quelques bouchons à poser par ci par là, et ça sera bon.

 Les nourrices du RDC sont toutes montées, et les raccordements sont faits.

 Idem à l'étage, le raccordement du futur WC de l'étage est également préparé, il ne reste plus qu'à le poser.

Ici on peut voir l'arrivée d'eau pour la cloison de la salle de bain. Pour rappel, cette cloison centrale dans la pièce portera la douche et les lavabos. L'arrivée d'eau sera donc en plein centre de la pièce.






Le raillage des plafonds est maintenant terminé également.

Maintenant que cette étape est terminée, nous allons pouvoir commencer la pose de l'électricité. Ces rails dans lesquels nous viendrons visser les plaques de placo nous permettent pour le moment de passer toutes les gaines électriques en plafond, que ce soit pour l'éclairage, ou pour raccourcir la distance de passage de gaine.





Et puisque l'on parle d'électricité, il est temps de se mettre au boulot.

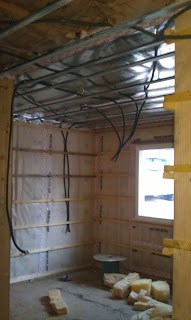

Les premières gaines sont installées, les fils passés, en faisant gaffe selon les cas au câblage. Il faut rester concentré pour ne pas se planter entre les allumage simples, les va-et-vient, les télérupteurs etc.... La partie éclairage est la plus compliquée à gérer, mais ça avance bien.

Les gaines s'enchaînent, les fils s'enfilent (plus ou moins facilement selon les longueurs, les angles sur le parcours...), chaque circuit est étiqueté pour ne pas se perdre...C'est un peu obsédant ces couleurs de fils selon leur destination, mais bon on finit par s'en sortir un peu.

Un grand merci à Philippe pour son aide à la réflexion et au passage de gaines et fils....

Sur la droite de cette photo, on peut voir la position du futur tableau électrique, les gaines doivent toutes partir d'ici (ou arriver ici selon le sens où on le regarde... Remarquez le courant est alternatif, donc le point de vue alterne aussi....)






Parfois il faut ruser un peu pour passer les gaines d'un étage à l'autre, des trous sont alors pratiqués dans l'épaisseur du plancher le long des murs la plupart du temps, mais certaines fois, c'est dans les cloisons ou futures cloisons qu'il faut aménager les passages.

 Ici par exemple, les trous sont pratiqués dans la future cloison qui servira de garde-corps au niveau de la trémie de l'escalier. Cette cloison ne devrait d'ailleurs pas tarder à être assemblée et posée.

A suivre donc

J92 à J95 : Etanchéité (fin), Placo (Phase 1) et Plomberie (Phase 1)

Jeudi, aidé de Philippe, nous continuons le calvaire de la pose du pare vapeur. L'étanchéité autour des fenêtres est le plus pénible... Il faut calfeutrer au polystyrène les jours autour des fenêtres, puis coller le pare vapeur au scotch spécial. Comme l'accès est très restreint, on a du mal à le poser correctement, sans que le scotch ne se colle là où il ne devrait pas. Il faut absolument qu'aucune fuite d'air ne subsiste, et doncnous ajoutons de la colle mastic, pour vraiment être sûr de ne rien oublier.

 Sur cette photo on peut voir le pâté de colle mastic qui recouvre une des équerres de pose des fenêtres. Normalement, il ne devrait pas rester de fuites d'air... En tout cas, autour des fenêtres. Après, avec des baies coulissantes, il y a toujours des fuites probables entre les ouvrants, et le long des rails, mais on verra tout ça Lundi car l'entreprise Aero -Tests vient effectuer un test d'étanchéité à l'air. Cette procédure permet de mettre la maison "sous pression" et de mettre en évidence les fuites d'air. Il y aura deux tests au total. Le premier effectué maintenant que nous sommes hors d'eau hors d'air, permet de contrôler l'étanchéité de l'enveloppe de la maison, et de corriger les éventuels défauts. Le deuxième test aura lieu lorsque nous serons installés. Nous pourrons alors voir si lors de la pose de la Vmc, de l'électricité, des évacuations, etc... nous avons conservé l'étanchéité.
Pour nous auto-constructeurs, c'est juste un avis consultatif, car nous sommes les seuls responsables de l'étanchéité à l'air de la maison. Mais pour les personnes qui font construire, il est important de faire ces deux tests afin de pouvoir se retourner contre les fautifs en cas de malfaçons.
Lors d'une labellisation (BBC, RT 2012, Bâtiment Passif...), seul le test final est obligatoire, mais le test intermédiaire permet de corriger le tir avant la pose des parements intérieurs, ce qui permet d'éviter beaucoup de désagréments plus tard....

Toujours est-il que la pose du pare vapeur se poursuit jusqu'à Vendredi avec Anto, et enfin !!! c'est fini. Nous avons fini la pose dans la totalité de la maison, et nous avons également terminé la pose de tous les tasseaux qui soutiendront le Placo aux murs. Nous ne sommes pas mécontents d'en avoir fini avec ça !!!

Samedi, Philippe et Virginie débarquent tous les deux pour m'aider. Philippe s'attaque à la plomberie du RDC et Virginie et moi nous attaquons la pose des brides de fourrures sur lesquelles se fixeront les rails de plafond pour le placo. Certains se poseront la question de savoir pourquoi nous ne posons pas de suspentes (système le plus couramment utilisé), et encore une fois, je repondrai "étanchéité à l'air" : Si nous posons des suspentes classiques, nous devrons percer le pare vapeur que nous avons posé sous les plafonds, et de nouveau scotcher autour de chaque fente faite....

Donc nous avons opté pour un autre système de pose, recommandé aussi par Isover pour la pose sous charpente en bois. Il s'agit donc de ces fameuses brides de fourrures, que nous fixons à l'aide de pitons de rénovation.

Ces pitons sont vissés dans la charpente (donc avec juste un petit trou dans le pare vapeur, qui est immédiatement rebouché par le piton lui-même lorsque celui ci est vissé à fond), et dans cette tige est également vissé un boulon qui traverse la bride de fourrure.



Voici ce que cela donne une fois posés

Ce système a également l'avantage d'être réglable, ce qui nous permettra facilement de mettre les rails de niveau "assez" facilement.

La pose est longue, la chaleur rend la tâche fatigante, mais bon on avance tranquillement.

Pendant ce temps, Philippe commence la plomberie, et lui aussi souffre de la chaleur, mais malgré tout, le travail avance bien.

Les deux nourrices du RDC sont posées. On voir l'arrivée de l'eau de ville dans le gros tuyau noir. Juste au-dessus, le réducteur de pression, puis la nourrice d'eau froide du RDC.
A droite, la nourrice d'eau chaude (qui sera alimentée par le ballon d'eau chaude posé à l'étage).

L'alimentation du Lave Linge...

Et la chasse d'eau !!!!

Les arrivées d'eau de la salle de bain du RDC, d'un lave main dans les toilettes, de l'évier de la cuisine sont également préparées.

Nous faisons toute la plomberie en PER (polyéthylène réticulé pour les curieux), ce qui évite toute soudure. Les raccords sont fait par glissement, et sont annoncés avec une durée de vie de 100 ans.... On devrait être tranquilles un moment je pense...








Merci Beaucoup à Philippe et Virginie pour leur aide, et nous avons partagé ensemble le premier barbecue sur le terrain !!! J'ai quelques chutes de bois à brûler, ça tombe bien ;)

Dimanche, Anto et moi poursuivons jusqu'à épuisement des stocks la pose des brides de fourrures. Le RDC est totalement achevé, et à l'étage, il ne reste que la partie chambre à faire.

 Anto en pleine action :-P

 La salle de bains/dressing/toilettes de l'étage

 Le RDC

 et la chambre d'amis.

Demain, test d'étanchéité, réglages des niveaux, pose de rails, fin de pose des brides fourrures, et la suite de la plomberie.

J86 à J91 : 3 mois...

Cela fait plusieurs jours que je n'ai pas posté d'articles. Je vais y remédier.

D'abord un bilan :

Nous en sommes aujourd'hui à 3 mois depuis le début du projet, et les premiers arbres qui tombent sous la tronçonneuse de Pascal le Jardinier.

Que de chemin parcouru. Terrassement, fondations, dalle, construction des murs, levage, plancher, toiture, etc.... Énormément de travail mais pour un résultat qui est conforme en tout point à nos attentes.
Les volumes, les vues, les circulations dans les différents espaces... tout est identique à ce que j'ai imaginé, et ce que nous avons souhaité.

Je n'ai pas écrit depuis longtemps, mais il est vrai que j'essaye de rattraper un peu le retard d'une dizaine de jours que nous avons accumulé.

Alors pour le bilan, le voici :

Nous sommes hors d'eau hors d'air ! Une toute petite retouche à faire sur la toiture principale et ce sera fini complètement. La terrasse inaccessible au dessus de la chambre d'amis, la grande terrasse de la chambre, et la toiture principale protègent maintenant l'intérieur de la maison de la pluie.

La totalité des ouvertures sont également posées. D'ailleurs voici quelques photos pour mieux se rendre compte.

Les volets roulants fonctionnent, et la plupart sont déjà réglés dans leurs limites hautes et basses.

Autre nouveauté, le conduit du poêle à bois est posé, d'ailleurs, on aperçoit la sortie de toit sur cette photo. Zoomons un peu...

On aime bien, elle a une bonne tête

Voici l'intérieur, avec l'installation du conduit.

Voici la sortie dans le salon, on peut voir la réduction su conduit qui recevra le tube émaillé noir mat, ce conduit sortira directement du poêle. Autour de ce conduit, il y aura un habillage ventilé, ce qui permettra d'éviter les brûlures éventuelles pour ceux qui auraient l'idée saugrenue de mettre la main directement sur le conduit. De plus, un habillage viendra finir contre le plafond, pour une finition plus esthétique.

La traversée du conduit dans la chambre. Ici, ce sera un coffrage en placo qui entourera le conduit, avec une grille haute et basse, pour récupérer au besoin un peu de chaleur dans la chambre.

Ici on peut voir une plaque avec un joint résistant à la chaleur qui permet de garder l'étanchéité à l'air si importante dans notre maison.  Il y a aussi cette plaque en toiture. Entre ces deux plaques, nous avons inséré de la vermiculite, isolant en granulé ignifuge. Nous évitons les ponts thermiques, nous conservons l'étanchéité à l'air, on devrait avoir tout bon...



De plus, outre la pose totale de l'isolation, le pare-vapeur est également totalement posé au RDC. Il reste à parfaire l'étanchéité à l'air des fenêtres à l'étage (ce qui est une véritable galère, je vous en reparle vendredi soir) et le pare-vapeur sera intégralement posé. Nous posons donc également les tasseaux contre les murs. Ces tasseaux remplacent la pose traditionnelle de rails et de montants en ferraille dans une construction traditionnelle.

Voici quelques vues: la chambre d'amis, et la cuisine.
Je rentrerai dans les détails aussi vendredi soir.

Vendredi, si tout va bien, on termine ce %¨%M/%L£/%ML£Mµ% de pare vapeur, on terminera également la pose des tasseaux, et samedi, je pense que je commencerai la pose des supports à rails de placo au plafond. Un grand moment encore, je le sens...

Oh j'oubliais !!! un autre élément important de la construction aussi :

Raccordé, testé, tout va bien !!! Pour l'instant, c'est un peu à l'ancienne, seau d'eau pour la chasse d'eau, mais bon, c'est quand même un confort important !!!
